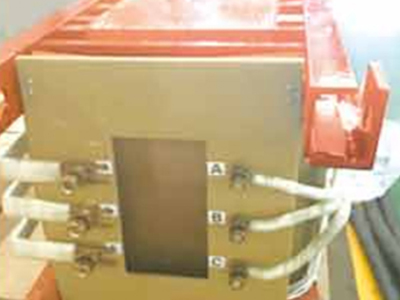

采煤机用牵引变压器按防松结构设计，防止产品在运输、使用过程中产生内部松动，适应采煤机振动工作环境条件。本产品是矿用隔爆型干式变压器的一种特殊类型，它适用于煤矿井下电牵引采煤机防爆腔体内，可在有甲烷混合气体和煤尘，且有爆炸危险的矿井中使用，为电牵引采煤机行走用变频器提供电源。该系列产品的损耗指标优于标准，节能。具有抗震、耐湿热、耐受变频器高次谐波冲击、噪音小、温升低、抗短路能力强等特点。在电牵引采煤机上得到了广泛的应用。

产品特点

高性能、低损耗

选用优质硅钢片，同时大幅磁通密度，减小运行中硅钢片磁致伸缩量，有效噪音

优化高压线圈的结构，改善了层间电压和电容的分布，大大提高了产品耐受大气过电压和作过电压的冲击能力，同时也改善了电场分布，使产品局放量进一步

可配置温控系统和风冷装置，在负荷过大的自动启动风机冷却装置，有效提高设备过负荷能

结构特性

铁心

采煤机用牵引变压器铁心采用优质冷轧晶粒取向硅钢片，45°全斜三级接缝叠积而成。心柱及铁轭截面为矩形，采用三相三柱式或三相五柱式结构，通过穿心螺杆和拉紧螺杆紧固铁心。夹件进行电镀处理，整个铁心表面涂刷H级绝缘漆，铁心底部不涂漆。

线圈

采煤机用牵引变压器的高低压线圈均为矩形层式结构，高低压线圈合绕。高压线圈为多层式，低压线圈为双层或四层式。高低压线圈均采用NOMEX纸包扁铜线绕制而成，层间绝缘为0.05 NOMEX-410绝缘纸，并设置了轴向气道。每相线圈的上部高低压间装有RS9700温度保护器各一枚并串联引出，当产品运行达到一定温度后，可及时切断整机电源，从而达到保护作用。在B相线圈上部高低压间装有PT100铂热电阻一枚，可随时监视产品的运行温度。为加强线圈的机械强度和绝缘性能，进一步提高线圈的防潮能力，线圈采用了真空压力浸漆工艺。绝缘漆采用了ET-90N 改性耐热不饱和聚酯树脂。

此外，牵引变压器的高低压引线均采用了JGG铜芯硅橡胶绝缘引接软电缆，既方便了用户的安装，

又增加了引线连接的自由度；绝缘材料耐热等级为 H级。

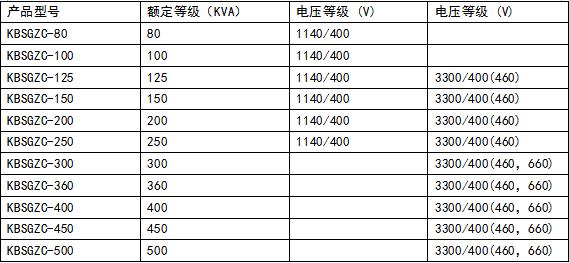

技术参数：
